Кабель ААБл в Омске
Ознакомьтесь с ответами на наиболее распространенные вопросы, связанные с нашей продукцией. Если вам необходима дополнительная консультация - свяжитесь с нашим менеджером любым удобным вам способом.

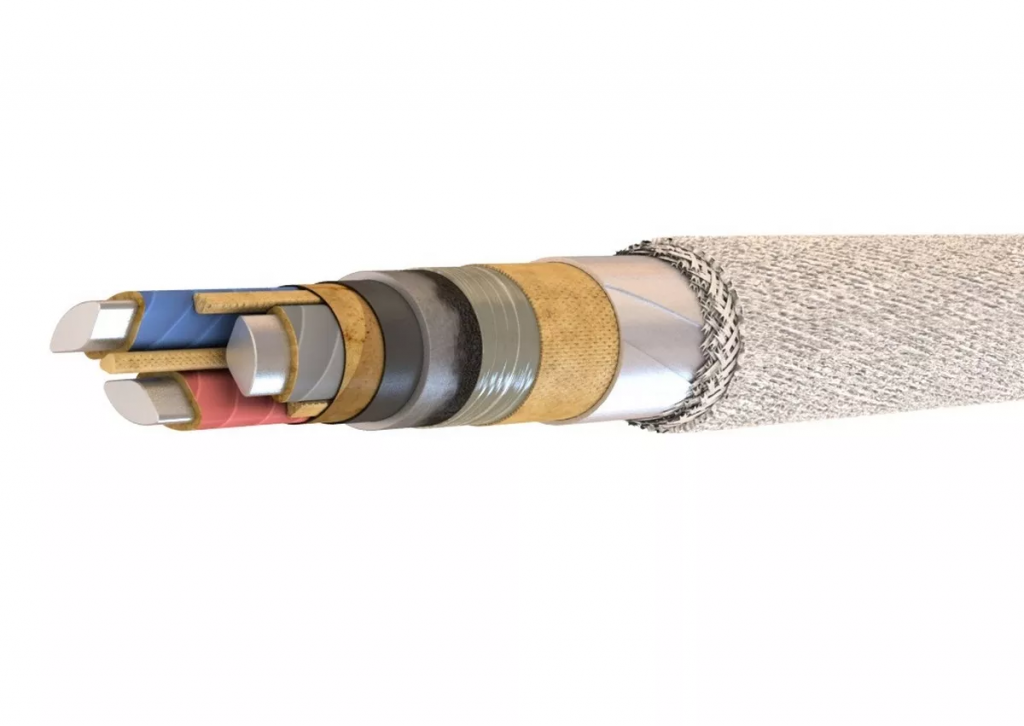

Кабель ААБл – силовая кабельная продукция с алюминиевыми жилами и бумажной пропитанной изоляцией. Расшифровка марки: А (первая буква) – алюминиевая токопроводящая жила, А (вторая буква) – алюминиевая оболочка, Б – броня из стальных лент, л – слой из полиэтилентерефталатных лент в подушке под броней.
Продукция разработана для передачи и распределения электрической энергии в стационарных установках переменного тока частотой 50 Гц на номинальное напряжение 1 кВ, 6 кВ и 10 кВ. Конструктивные особенности обеспечивают защиту от механических воздействий и коррозионных процессов при прокладке в грунте.
Основные сечения токопроводников: от 16 до 800 мм². Изделия выпускаются в одно-, трех- и четырехжильном исполнении согласно ГОСТ 18410-73. Бумажная пропитанная изоляция пропитана вязким пропиточным составом или нестекающим составом. Модификация ЦААБл с нестекающим составом предназначена для вертикальных трасс. Срок службы составляет не менее 30 лет при соблюдении условий эксплуатации.
Технические характеристики и стандарты
Кабельная продукция ААБл производится в соответствии с ГОСТ 18410-73 «Кабели силовые с пропитанной бумажной изоляцией». Токопроводники выполнены из алюминия класса 1 или 2 по ГОСТ 22483-2012, могут быть однопроволочными (круглыми или фасонными) или многопроволочными.
Бумажная пропитанная изоляция жил пропитана вязким пропиточным составом. Толщина диэлектрического слоя зависит от класса напряжения: 1,2-2,4 мм (1 кВ одножильные), 0,75-0,95 мм (1 кВ многожильные), 2,0 мм (6 кВ), 2,75 мм (10 кВ). В силовых изделиях напряжением 6 кВ и выше применяется экран из электропроводящей бумаги и поясная изоляция.
Герметичная оболочка из алюминия обеспечивает защиту от влаги. Защитный покров типа «Бл» включает подушку с битумным составом и полиэтилентерефталатными лентами, армирование из двух стальных оцинкованных или черных лент толщиной 0,3-0,8 мм, наружный покров из битума и кабельной пряжи.
Температурный диапазон эксплуатации: от -50°C до +50°C. Допустимая температура нагрева жил: +80°C (1 кВ), +65-80°C (6 кВ), +60-70°C (10 кВ) в зависимости от типа пропитки. В аварийном режиме допускается нагрев до +105°C, при коротком замыкании до +250°C (1 кВ) или +200°C (6-10 кВ). Минимальный радиус изгиба: 25 наружных диаметров.
| Параметр | 1 кВ | 6 кВ | 10 кВ |
|---|---|---|---|
| Сечение токопроводников, мм² | 16-800 | 10-240 | 16-240 |
| Толщина изоляции жилы, мм | 1,2-2,4 (1ж) / 0,75-0,95 (3-4ж) | 2,0 | 2,75 |
| Толщина поясной изоляции, мм | 0,5-0,6 | 0,95 | 1,25 |
| Испытательное напряжение, кВ | 4 | 17 | 25 |
| Сопротивление изоляции, МОм·км | ≥100 | ≥200 | ≥200 |
| Допустимая температура жил | +80°C | +65...+80°C | +60...+70°C |
| Температура при перегрузке | +105°C | +90...+105°C | +80...+90°C |
| Температура при КЗ | +250°C | +200°C | +200°C |
| Радиус изгиба | 25D | 25D | 25D |
| Температура монтажа | не ниже 0°C | не ниже 0°C | не ниже 0°C |
| Диапазон эксплуатации | -50...+50°C | -50...+50°C | -50...+50°C |
| Срок службы | 30 лет | 30 лет | 30 лет |
| ГОСТ | 18410-73 | 18410-73 | 18410-73 |
Применение в промышленности
Кабельная продукция ААБл применяется в следующих отраслях и объектах:
Промышленные предприятия – электроснабжение металлургических, химических, машиностроительных заводов. Прокладка магистральных кабельных линий на территории предприятий. Питание мощного электротехнического оборудования напряжением 1-10 кВ.
Энергетическая отрасль – кабельные линии на электростанциях и подстанциях. Подземные трассы между распределительными устройствами. Питание трансформаторных подстанций в энергосистемах.
Жилищное строительство – электроснабжение многоквартирных жилых комплексов. Питание трансформаторных подстанций районных электросетей. Кабельные линии от центров питания к распределительным пунктам.
Сельское хозяйство – электрификация сельских населенных пунктов. Питание животноводческих комплексов, тепличных хозяйств. Укладка кабельных линий к насосным станциям, складским помещениям.
Транспортная инфраструктура – электроснабжение железнодорожных станций, депо. Кабельные линии для систем электрифицированного транспорта. Питание объектов метрополитена, трамвайных депо.
Горнодобывающая промышленность – электроснабжение карьеров, обогатительных фабрик. Прокладка стационарных кабельных линий в траншеях с низкой и средней коррозионной активностью грунта. Питание электроприводов транспортеров, дробильного оборудования.
Купить кабель ААБл в ООО ТПП «Энергомодуль»
Организация поставки кабеля ААБл осуществляется от производственных предприятий согласно графику изготовления в Екатеринбурге. Для промышленных потребителей доступны оптовые партии под конкретные проекты электрификации объектов.
При формировании заказа необходимо указать: класс напряжения (1/6/10 кВ), количество жил (одно-, трех- или четырехжильный), номинальное сечение алюминиевых токопроводящих жил, тип пропитки (вязкий пропиточный состав или нестекающий состав для вертикальных трасс), строительную длину. Дополнительно согласовывается наличие сертификатов соответствия ГОСТ.
Формирование цены учитывает класс напряжения, сечение жил, количество жил, тип пропитки, объем партии, строительную длину, текущие котировки на алюминий. Алюминиевая конструкция обеспечивает экономическое преимущество по сравнению с медными аналогами. Стоимость указывается за метр или за барабан. Для корпоративных клиентов предусмотрены условия отсрочки платежа и поэтапной поставки.
Сроки изготовления составляют от 14 до 45 рабочих дней в зависимости от класса напряжения, сечения и загрузки производства. Продукция комплектуется паспортами, сертификатами соответствия ГОСТ 18410-73, протоколами испытаний изоляции. Логистика организуется автомобильным или железнодорожным транспортом в зависимости от региона поставки.
Сопутствующая продукция
Для монтажа кабельных линий ААБл требуются соединительные муфты и концевые заделки на соответствующий класс напряжения. Используются термоусаживаемые муфты или муфты на основе эпоксидных компаундов с восстановлением защитных покровов.
Дополнительно поставляются кабельные лотки для прокладки на эстакадах, защитные трубы для подземной укладки, маркировочные элементы. При прокладке в грунтах с повышенной коррозионной активностью грунта применяются дополнительные защитные меры.
Для вертикальных и наклонных трасс с разностью уровней более 15-25 метров используется модификация ЦААБл с нестекающим составом изоляционной пропитки. Комплексная поставка включает все необходимые элементы для организации кабельной линии.
Кабель ААБл представляет собой экономически эффективное решение для передачи электроэнергии в сетях напряжением 1-10 кВ. Конструкция с алюминиевыми токопроводящими жилами, бумажной пропитанной изоляцией, алюминиевой оболочкой и броней из стальных лент обеспечивает защиту от механических воздействий и коррозии при прокладке в траншеях.
Соответствие ГОСТ 18410-73 гарантирует выполнение технических требований для эксплуатации в стационарных установках. Температурный диапазон от -50°C до +50°C и срок службы 30 лет делают продукцию применимой в различных климатических зонах умеренного и холодного климата.
Для промышленных потребителей в Екатеринбурге доступны оптовые партии с возможностью формирования цены под конкретный проект. Экономическое преимущество алюминиевой конструкции по сравнению с медными аналогами снижает капитальные затраты на реализацию кабельных линий. Специалисты технических отделов предоставляют консультации по подбору сечений, расчету допустимых токовых нагрузок и условиям прокладки согласно ПУЭ.
